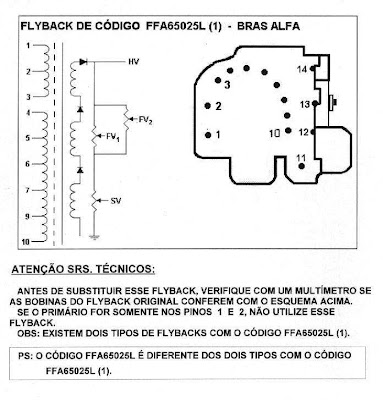

Clique na imagem par ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa

Clique na imagem para ampliar. Fonte: Bras Alfa.

TVs EM GERAL Defeito: Imagem perfeita e som baixo ou totalmente ausente, porém com ruído alto, constante ou ligeiro, nos canais sem emissoras, ou ao mudar de canais. Solução: Bobina de FI de som. Sujiro tirar a bobina, quebrar o capacitor interno, repô-la e soldar no lugar do capacitor, sob a placa, um capacitor de 100pf, em seguir regular a bobina, aumentando ao volume máximo e obtendo o volume mais alto à regulagem. Outro caso: Filtro de freqüência de áudio. Defeito: Televisor com tela totalmente verde, azul ou vermelha, com traços de retorno. Em alguns casos o aparelho desliga à seguir. Solução: Geralmente o defeito consiste no acúmulo de poeira contendo monóxido de carbono, nas pernas dos transistores, na pla do RGB. Por ser condutiva, gera um curto no coletor dos transistores. Basta limpá-los. Outros casos: Tubo em curto, ou falta de emissão de tensão nas base de um ou mais transistores do RGB, CI de croma. TVs COLORIDAS EM GERAL Defeito: Liga aparelho em seguida a imagem de uma e...

Se você tem alguma leitura que está totalmente parada, e você não mexeu no trimpot, então existe uma alternativa que pode dar certo, fiz isto em dezenas de leituras e tem funcionado, só para se ter uma idéia, funcionou em cerca de 40% das leituras tipo kss210 e kss213, e 90% das leituras kss240. Outras leituras tipo CDM,SOH e SF não funcionaram ou não deram bons resultados. Bom, além dos defeitos comuns em leituras, existe também a poeira, só que muitas vezes a poeira não se aloja só na parte de cima da lente, mas por dentro da leitura (por baixo da lente). O que fazer: Coloque a leitura em água corrente, isso mesmo, pode colocar ela debaixo da torneira, em seguida encha um recipiente ou a pia com água e jogue um pouco de detergente neutro (transparente) na água, e tb na leitura, faça com que o detergente caia por debaixo da lente, em seguida chaqualhe a lente na água para que faça bastante espuma. Lave a lente com água da torneira, encha a pia novamente com agua limpa e enxague ela n...

Esta artigo pode ser útil para os iniciantes no estudo da eletrônica. Os componentes eletrônicos possuem símbolos, de modo que o “diagrama” que representa um aparelho não vem com o aspecto real destas peças. Para cada peça existe um símbolo. Será conveniente que o leitor conheça os principais símbolos antes de fazer qualquer montagem, se bem que, nesse nosso caso, daremos sempre dois desenhos: um que representa o componente (C) como ele realmente é e outro com o seu símbolo (S). Clique nas imagens para visualizar ou faça o download aqui o arquivo está em formato ZIP.

▬CIRCUITOS DOS RÁDIOS AM/FM ▬COMO IDENTIFICAR OS CIRCUITOS DOS RÁDIOS AM/FM NA PLACA •Rádio AM/FM mono transistorizado ; •Rádio gravador AM/FM portátil mono com CI ; •Rádio AM/FM estéreo com CI . ▬CALIBRAÇÃO DE RÁDIO AM/FM •Rádio FM •Rádio AM •Rádio com CI Fonte: Burgoseletrônica

Calibrar um rádio é fazer ele sintonizar todas as emissoras com alto volume, boa qualidade de som e nas posições corretas. Vamos explicar como deve ser feita a calibração de um modo mais simples, usando apenas uma chave de fenda (de preferência isolada - haste de plástico ou madeira) e o ouvido. Na fábrica, o rádio é calibrado usando-se instrumentação adequada, tais como: gerador de sinais, osciloscópio, etc. ▬Rádio FM ▬Rádio AM ▬Rádio com CI Voltar Fonte: Burgoseletrônica

Abaixo temos a foto de uma placa de rádio AM/FM da "Motorádio" usando transístores, onde indicamos a sequência de calibração e abaixo explicamos os procedimentos detalhadamente: Clique na imagem para ampliar 1° Calibração da etapa de FI - Sintonize uma emissora de FM, de preferência uma que esteja com volume baixo. Ajuste o núcleo das bobinas de FI de FM procurando obter o máximo de volume e o mínimo de chiado em cada uma. A calibração deve ser feita da última para a primeira bobina. 2º Calibração do sintonizador - Vamos precisar de um rádio funcionado perfeitamente para ajustar o descalibrado. a) Sintonize o rádio bom na emissora de 88,1 MHz (Gazeta), coloque o eixo de sintonia do rádio descalibrado em 88, 1 MHz e ajuste a bobina osciladora até encontrar a emissora do rádio bom. b) Sintonize o rádio bom na emissora de 107,3 MHz (Brasil 2000), coloque o eixo de sintonia do rádio descalibrado em 107,3 MHz e ajuste o trimmer oscilador até encontrar a emissora do rádio bom. ...

Veja a placa abaixo e os pontos para a calibração do AM: Clique na imagem para ampliar 1° Calibração da etapa de FI - Sintonize uma emissora de AM, de preferência uma que esteja com volume baixo. Ajuste o núcleo das bobinas de FI de AM (amarela, branca, preta) procurando obter o máximo de volume e o mínimo de chiado em cada uma. 2º Calibração do sintonizador - Vamos precisar de um rádio funcionado perfeitamente para ajustar o descalibrado. a) Sintonize o rádio bom na emissora perto dos 530 MHz, coloque o eixo de sintonia do rádio descalibrado na mesma posição e ajuste a bobina osciladora (vermelha) até encontrar a emissora do rádio bom. b) Sintonize o rádio bom na emissora perto dos 1650 MHz, coloque o eixo de sintonia do rádio descalibrado na mesma posição ajuste o trimmer oscilador até encontrar a emissora do rádio bom. c) Aumente o volume da emissora de 530 KHz na bobina de antena e da emissora de 1650 KHz no trimmer de antena. Voltar Fonte: Burgoseletrônica

A calibração de rádio com CI é idêntica à de transístores com a diferença que este possui menos bobinas. Abaixo vemos o exemplo da placa de um rádio com CI indicando os pontos para calibração de AM e FM: Clique na imagem para ampliar Voltar Fonte: Burgoseletrônica

Nesta parte mostraremos como achar os circuitos dos rádios AM/FM na placa, principalmente nos rádios importados, os quais são difíceis de se obter o esquema elétrico dos mesmos. ▬Rádio AM/FM mono transistorizado ; ▬Rádio gravador AM/FM portátil mono com CI ; ▬Rádio AM/FM estéreo com CI . Voltar Fonte: Burgoseletrônica

Abaixo vemos um rádio gravador AM/FM mono importado destacando seus circuitos na placa: Clique na imagem para ampliar Áudio - Nestes rádios portáteis, o áudio fica dentro de um CI, geralmente de 16 terminais, o qual podemos chamá-lo de "faz tudo", uma vez que boa parte das etapas estão dentro dele. Na etapa de áudio temos poucos capacitores eletrolíticos fora do CI. Entre eles o que fica em série com o falante. FI - Está dentro do CI. Fora dele encontramos as poucas bobinas de FI de AM (amarela e branca) e de FM (azul, laranja ou rosa). Os demoduladores também estão no CI. Sintonia de FM - Encontramos dois transístores perto do variável (amplificador de RF e osc./misturador). Neste rádio (assim como nos mais "vagabundos") há apenas um transístor na sintonia de FM (o osc./misturador). As bobinas osciladora e de antena são as menores bobinas perto do variável com uma cola entre as espiras. Sintonia de AM - Encontramos a bobina de antena (ferrite) e osciladora (ver...

Abaixo vemos um rádio gravador AM/FM mono importado destacando seus circuitos na placa: Clique na imagem para ampliar Áudio - Nestes rádios portáteis, o áudio fica dentro de um CI, geralmente de 16 terminais, o qual podemos chamá-lo de "faz tudo", uma vez que boa parte das etapas estão dentro dele. Na etapa de áudio temos poucos capacitores eletrolíticos fora do CI. Entre eles o que fica em série com o falante. FI - Está dentro do CI. Fora dele encontramos as poucas bobinas de FI de AM (amarela e branca) e de FM (azul, laranja ou rosa). Os demoduladores também estão no CI. Sintonia de FM - Encontramos dois transístores perto do variável (amplificador de RF e osc./misturador). Neste rádio (assim como nos mais "vagabundos") há apenas um transístor na sintonia de FM (o osc./misturador). As bobinas osciladora e de antena são as menores bobinas perto do variável com uma cola entre as espiras. Sintonia de AM - Encontramos a bobina de antena (ferrite) e osciladora (ver...

Abaixo vemos a placa de um radio estéreo da "audiostar": Clique na imagem para ampliar CI de áudio - Este CI está num dissipador de calor porque o mesmo esquenta muito. Em volta dele temos muitos capacitores eletrolíticos, inclusive os três maiores (dois de acoplamento dos falantes e um de filtro principal) CI decodificador estéreo - Este CI separa os dois sinais de áudio (esquerdo - L e direito - R) transmitido pelas emissoras de FM. Pode ser um CI com uma ou duas fileiras de terminais. Bem perto deve há um trimpot para calibrá-lo e em volta dele há vários capacitores eletrolíticos. CI de FI - Tem as bobinas de FI e detetoras de AM e FM em volta e perto dele. Nesta etapa também encontraremos o filtro de cerâmica de FM e em alguns rádios, um filtro de cerâmica para AM parecido com uma "caixinha" amarela. no rádio acima também há um transístor de FI fora do integrado. Sintonia de FM - Encontramos os transístores em volta do variável e as pequenas bobinas (antena ...

A função de um rádio é receber os sinais das emissoras na sua antena, selecionar um deles, amplificar e reproduzir no alto falante (ou alto falantes). Nesta parte da página ensinarei ao visitante como funcionam os circuitos dos rádios AM e FM, tanto aqueles que ainda usam transístores como os que usam CIs. Um rádio é formado pelos seguintes circuitos: sintonia , etapa de FI e detetor e áudio . Abaixo vemos o esquema em blocos de um rádio AM/FM. Clique em cada um deles para ir à página onde está a explicação do funcionamento do mesmo: Clique na imagem para ampliar Antena de FM - Recebe os sinais das emissoras de FM (frequência modulada). As emissoras de FM ocupam uma faixa de 88 a 108 MHz e como elas chegam como ondas eletromagnéticas em linha reta, a antena deste rádio é do tipo telescópica. Observe como no FM, a frequência do sinal da emissora varia constantemente de acordo com o áudio da modulação. Antena de AM - Recebe os sinais das emissoras de AM (amplitude modulada). As emiss...
